Moniteurs De Terrain Atomos Shogun AV-19M Moniteur 19" 4K HDR NDI SDI HDMI

Un moniteur 19 pouces 4K HDR pensé pour la production professionnelle

Le Atomos Shogun AV-19M est un moniteur vidéo professionnel grand format conçu pour les environnements de production live, studio, broadcast, régie et production mobile. Son écran tactile 19 pouces 4K HDR associe une forte luminosité de 1200 nits à une connectique hybride NDI HX3, 12G-SDI et HDMI 2.0.

Son format rack 19 pouces de 7RU permet de l'intégrer directement dans une régie, un véhicule de production, un flypack ou une installation audiovisuelle permanente. Il constitue ainsi une solution particulièrement intéressante pour les équipes qui souhaitent réunir le monitoring vidéo traditionnel SDI/HDMI et les nouveaux workflows vidéo sur IP.

Écran tactile 19 pouces 4K UHD de 1200 nits

Le Shogun AV-19M intègre une dalle tactile capacitive de 19 pouces affichant une résolution de 3840 x 2160 pixels. Sa luminosité maximale de 1200 nits assure une excellente lisibilité et facilite l'évaluation précise des images dans de nombreux environnements de production.

La couverture colorimétrique atteint 100 % Rec.709, 99 % DCI-P3, 99 % NTSC et 87 % BT.2020. Le moniteur prend également en charge les workflows HDR, HLG et PQ ainsi que les LUT 3D et les fichiers .cube.

Cette combinaison de définition, de luminosité et de couverture colorimétrique permet aux opérateurs, réalisateurs et techniciens vidéo de disposer d'une grande surface d'affichage pour contrôler précisément leurs sources.

NDI HX3 : jusqu'à quatre sources simultanément

L'une des principales particularités du Shogun AV-19M réside dans sa compatibilité avec le protocole NDI HX3 via Ethernet Gigabit. Il peut recevoir des flux vidéo de haute qualité avec une faible latence directement depuis une infrastructure réseau compatible.

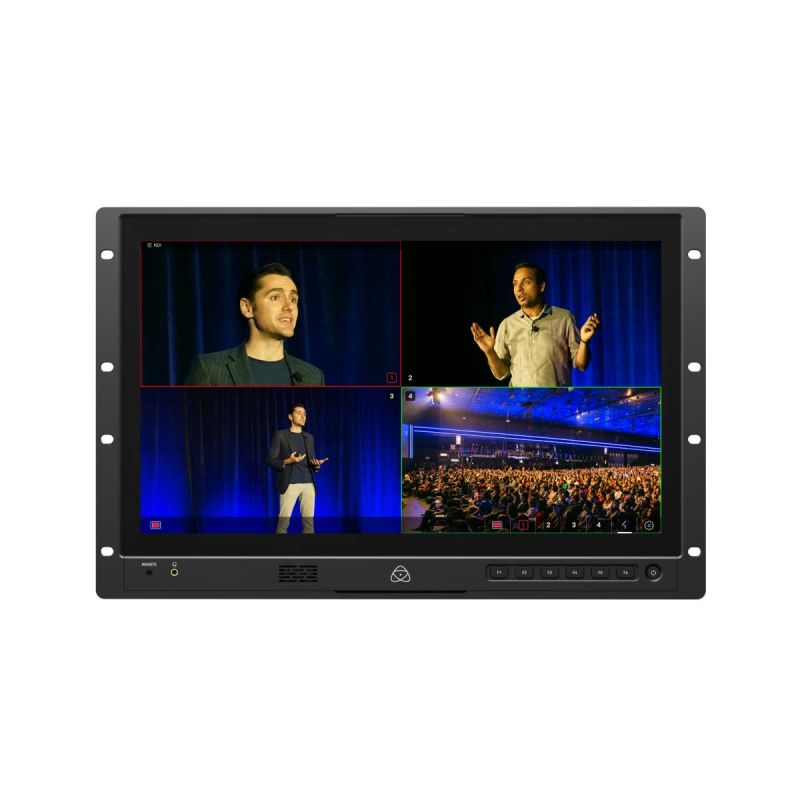

Une source NDI HX3 peut être affichée en plein écran ou jusqu'à quatre sources NDI peuvent être visualisées simultanément en Quad View. Cette fonction est particulièrement adaptée aux régies, studios multicaméras, productions événementielles et installations broadcast utilisant la vidéo sur IP.

À noter : le mode Quad View est exclusivement réservé aux sources NDI. Les entrées SDI et HDMI sont affichées individuellement en plein écran.

12G-SDI et HDMI 2.0 jusqu'en 4K 60p

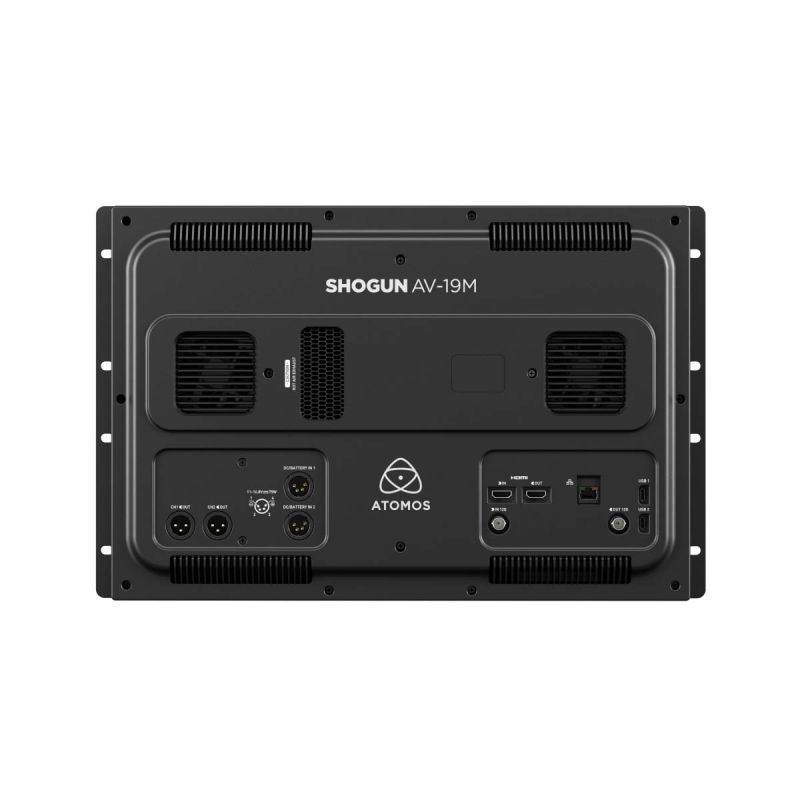

En complément du NDI, Atomos conserve une connectique adaptée aux infrastructures vidéo professionnelles traditionnelles. Le Shogun AV-19M possède une entrée 12G-SDI et une sortie 12G-SDI, avec rétrocompatibilité 6G-SDI, 3G-SDI et 1,5G-SDI.

Une entrée et une sortie HDMI 2.0 permettent également de travailler avec des signaux allant jusqu'en 4K 60p. Le moniteur prend en charge la conversion HDMI vers SDI et SDI vers HDMI, facilitant son intégration dans des chaînes vidéo hybrides.

Cette polyvalence permet au Shogun AV-19M de trouver sa place aussi bien dans une infrastructure existante en SDI que dans une installation HDMI ou une architecture réseau NDI.

Des outils de contrôle professionnels directement à l'écran

Le grand écran du Shogun AV-19M ne sert pas uniquement à visualiser l'image. Atomos y intègre une gamme complète d'outils d'analyse permettant de contrôler précisément exposition, mise au point, cadrage et colorimétrie.

• Waveform avec plusieurs tailles d'affichage
• RGB Parade
• Vectorscope
• Histogramme
• Focus Peaking
• Atomos False Color
• ARRI False Color
• EL Zone™ False Color
• Zebras réglables
• Zoom pour les sources 4K/UHD
• Frame Guides et Safe Areas
• Grid Markers
• Guides pour formats cinéma et réseaux sociaux
• Anamorphic Desqueeze de 1,25x à 2x
• Support des LUT 3D et fichiers .cube

Six boutons de fonction situés en façade peuvent être personnalisés afin d'accéder immédiatement aux outils les plus fréquemment utilisés, sans avoir à parcourir les menus de l'écran tactile.

Un véritable moniteur de régie au format rack 7RU

Avec ses dimensions de 482 x 310 x 60 mm, le Shogun AV-19M est conçu pour une installation dans un rack standard 19 pouces et occupe 7RU. Son châssis associe aluminium et ABS et bénéficie d'un système de refroidissement actif contrôlé.

Cette architecture en fait une solution adaptée aux régies de production, studios, cars régie, installations événementielles et flypacks. Atomos propose d'ailleurs un flypack dédié en option pour faciliter le transport et le déploiement sur le terrain.

Monitoring audio professionnel

Le Shogun AV-19M permet également de contrôler l'audio intégré aux flux vidéo. Il prend en charge l'audio PCM 24 bits / 48 kHz et dispose de deux sorties analogiques XLR 3 broches mâles.

Une sortie casque 3,5 mm et un haut-parleur mono de contrôle complètent l'équipement pour faciliter la vérification du signal audio directement depuis le poste de monitoring.

Une alimentation pensée pour les installations professionnelles

Le moniteur fonctionne sous une alimentation DC comprise entre 12 et 16,8 V et consomme environ 75 W en fonctionnement. Ses connexions XLR 4 broches permettent son intégration dans des infrastructures d'alimentation professionnelles.

La technologie Atomos Continuous Power permet de basculer entre les sources d'alimentation connectées afin d'assurer la continuité du monitoring lors des productions sensibles.

À quels usages est destiné l'Atomos Shogun AV-19M ?

Le Shogun AV-19M est particulièrement adapté aux environnements dans lesquels plusieurs technologies vidéo doivent cohabiter. Il répond notamment aux besoins des studios multicaméras, productions live, régies, prestations événementielles, installations broadcast et systèmes de production mobiles.

• Régies vidéo et salles de contrôle
• Studios de production multicaméras
• Production live et événementielle
• Broadcast
• Cars régie et production mobile
• Flypacks professionnels
• Monitoring NDI sur réseau Ethernet
• Monitoring 12G-SDI et HDMI

Shogun AV-19M ou Shogun AV-19 : quelles différences ?

Le Shogun AV-19M privilégie le monitoring professionnel et constitue une solution plus ciblée pour les installations qui n'ont pas besoin d'enregistrement interne. Il conserve l'écran 19 pouces 4K HDR 1200 nits, le format rack 7RU, les outils de monitoring et la connectivité NDI, SDI et HDMI.

Contrairement au Shogun AV-19, le AV-19M ne dispose pas de slot CFexpress et n'enregistre pas en ProRes, DNx, H.265 ou NDI. Son Quad View est également réservé aux sources NDI. Cette conception en fait une solution particulièrement cohérente lorsque la priorité est donnée au monitoring plutôt qu'à l'enregistrement.

Maillage interne et accessoires pour compléter votre installation

Pour construire une chaîne de production complète autour du Shogun AV-19M, découvrez notre sélection d'accessoires vidéo et audio : câblage, alimentation et équipements destinés aux configurations professionnelles.

Pour compléter votre workflow avec une solution dédiée à la captation sonore, consultez également les enregistreurs audio professionnels disponibles sur Panajou.fr.

Contenu de la boîte

• Moniteur Atomos Shogun AV-19M
• Alimentation XLR 4 broches
• 5 câbles secteur IEC internationaux
• 10 écrous et boulons pour montage en rack
• Chiffon de nettoyage pour l'écran
• Guide de démarrage rapide

Caractéristiques principales de l'Atomos Shogun AV-19M

• Écran tactile capacitif 19 pouces
• Résolution 4K UHD 3840 x 2160 pixels
• Luminosité : 1200 nits
• Profondeur : 10 bits (8 + 2 FRC)
• 100 % Rec.709 et 99 % DCI-P3
• NDI HX3 via Ethernet Gigabit
• Quad View jusqu'à 4 sources NDI
• 1 entrée et 1 sortie 12G-SDI
• 1 entrée et 1 sortie HDMI 2.0 jusqu'en 4K 60p
• Conversion HDMI vers SDI et SDI vers HDMI
• 2 sorties audio XLR
• Sortie casque 3,5 mm
• Waveform, vectorscope, RGB Parade et focus peaking
• EL Zone™, ARRI False Color et Atomos False Color
• Support LUT 3D et fichiers .cube
• 6 boutons de fonction personnalisables
• Montage rack standard 19 pouces, hauteur 7RU
• Dimensions : 482 x 310 x 60 mm
• Poids : 5,22 kg

Questions fréquentes sur l'Atomos Shogun AV-19M

Le Shogun AV-19M peut-il enregistrer de la vidéo ?

Non. Le Shogun AV-19M est destiné au monitoring. Il ne possède pas de slot CFexpress et ne propose pas l'enregistrement ProRes, DNx, H.265 ou NDI. Pour une installation où l'enregistrement intégré est nécessaire, il faut se tourner vers le Shogun AV-19.

Combien de sources peut-on afficher simultanément ?

Le Shogun AV-19M peut afficher jusqu'à quatre sources NDI simultanément en mode Quad View. Une source NDI peut également être affichée en plein écran.

Peut-on afficher simultanément des sources NDI, SDI et HDMI en Quad View ?

Non. Le Quad View est exclusivement réservé aux sources NDI. Une source SDI ou HDMI peut être affichée individuellement en plein écran.

Quelle est la luminosité de l'écran ?

L'écran 19 pouces 4K UHD atteint une luminosité de 1200 nits et couvre 100 % de l'espace Rec.709 ainsi que 99 % du DCI-P3.

Le Shogun AV-19M accepte-t-il les signaux 4K 60p ?

Oui. Ses connexions HDMI 2.0 et 12G-SDI prennent en charge le monitoring vidéo jusqu'en 4K 60p.

Peut-on utiliser des LUT personnalisées ?

Oui. Le Shogun AV-19M permet d'appliquer des LUT en temps réel à un signal Log et prend en charge les LUT 3D personnalisées au format .cube.

Le moniteur peut-il être calibré ?

Oui. Atomos prévoit la calibration avec certaines sondes compatibles et ses accessoires de calibration. Un câble de calibration Atomos compatible est nécessaire.

Quelle place occupe le Shogun AV-19M dans un rack ?

Le Shogun AV-19M est prévu pour un rack standard de 19 pouces et occupe une hauteur de 7RU.

Le flypack est-il fourni ?

Non. Atomos propose un flypack dédié en option pour faciliter le transport et le déploiement du moniteur sur les productions mobiles.
